| اسم العلامة التجارية: | BaoSteel |
| Model Number: | فولاذ السيليكون الموجه |
| الـ MOQ: | 1 طن |
| السعر: | Elaborate |
| شروط الدفع: | L/C، D/A، D/P، T/T |
| Supply Ability: | 250 طن / أسبوع |

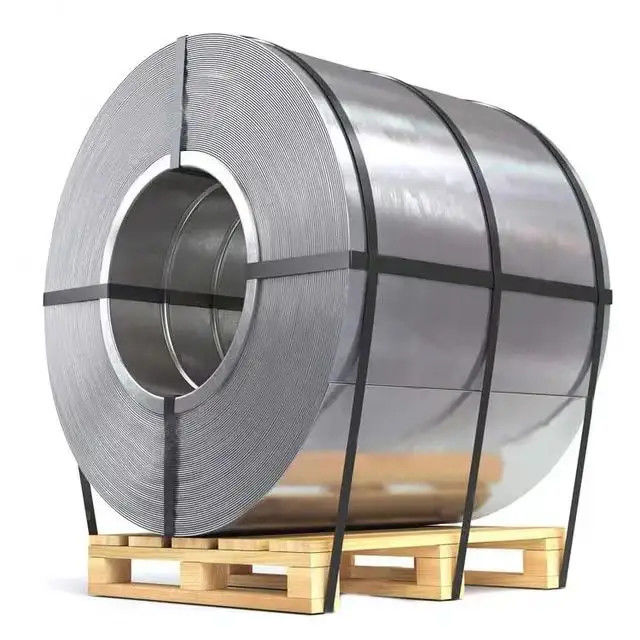

B27G120 B27G130 M4 الفولاذ الكهربائي الموجه للحبوب للمحولات
1مقدمة:الفولاذ الكهربائي الموجه ، المعروف أيضًا باسم الفولاذ السيليكوني الموجه المسال بارد ، يشير إلى الفولاذ الكهربائي المسال بارد يحتوي على 2.9٪ إلى 3.5% من Si ،والبنية البلورية للصفيحة الفولاذية لديها قواعد واتجاهات معينةالفولاذ الكهربائي الموجه هو مادة مغناطيسية ناعمة لا غنى عنها في صناعة الطاقة ، تستخدم بشكل رئيسي في المحولات والمحولات والمفاعلات والمحركات الكبيرة وغيرها من الصناعات.
3الأبعاد القياسية للمنتجات:
| السماكة المتاحة (ملم) | نطاق العرض المتاح (ملم) | القطر الداخلي (ملم) |
| 0.23,0.27,0.30,0.35 | 900~1200 | 508 |
4.المسامحات الأبعاد والشكل:
| عرض (ملم) | سمك (ملم) | معدل التسامح للسمك (ملم) | معدل التسامح للسمك الطولي (ملم) | معدل تحمل سمك الشريط (ملم) | مساحة التسامح (ملم) | مسطحة (%) | الحافة في غضون 2 متر (ملم) |
| 900~1200 | 0.23 | ± 0.02 | ≤0.03 | ≤0.02 | 0~+2 | ≤1.5 | ≤1.0 |
| 0.27 | ± 0.03 | ||||||
| 0.30 | |||||||
| 0.35 |
5الخصائص الكهرومغناطيسية القياسية:
| النوع | الدرجة | سمك (ملم) | الكثافة (kg/dm3) | الحد الأقصى لفقدان القلب (W/kg) | الحد الأدنى للاندماج (T) |
| النوع التقليدي G | B23G110 | 0.23 | 7.65 | 1.10 | 1.80 |
| B27G120 | 0.27 | 7.65 | 1.20 | 1.80 | |
| B30G120 | 0.30 | 7.65 | 1.20 | 1.80 | |
| B30G130 | 1.30 | 1.80 | |||
| B30G140 | 1.40 | 1.80 | |||
| B35G135 | 0.35 | 7.65 | 1.35 | 1.80 | |
| B35G145 | 1.45 | 1.80 | |||
| B35G155 | 1.55 | 1.80 | |||
| النوع P ذو الحثية العالية | B23P085 | 0.23 | 7.65 | 0.85 | 1.87 |
| B23P090 | 0.90 | 1.87 | |||
| B23P095 | 0.95 | 1.87 | |||
| B27P090 | 0.27 | 7.65 | 0.90 | 1.88 | |
| B27P095 | 0.95 | 1.88 | |||
| B27P100 | 1.00 | 1.88 | |||
| B30P095 | 0.30 | 7.65 | 0.95 | 1.88 | |
| B30P100 | 1.00 | 1.88 | |||
| B30P105 | 1.05 | 1.88 | |||
| B30P120 | 1.20 | 1.88 | |||
| B35P115 | 0.35 | 7.65 | 1.15 | 1.88 | |
| B35P125 | 1.25 | 1.88 | |||
| B35P135 | 1.35 | 1.88 | |||
| النوع R ذو الحثية العالية المكررة للمجال | B23R080 | 0.23 | 7.65 | 0.80 | 1.87 |
| B23R085 | 0.85 | 1.87 | |||
| B23R090 | 0.90 | 1.87 | |||
| B27R085 | 0.27 | 7.65 | 0.80 | 1.87 | |
| B27R090 | 0.85 | 1.87 | |||
| B27R095 | 0.90 | 1.87 |
الملاحظة: أ. أساس الكشف GB/T3655-2008 ((G type and P types) ، GB/ T13789-2008 ((R type b. يتم قص عينات الاختبار من نوع G و P type إلى اتجاه التدحرج وتسخيرها لتخفيف التوتر c.P17/50 تعني فقدان الجوهر في العينة لكل كيلوغرام. الحث المغناطيسي 1.7T و تردد 50 هرتز؛ د. B8 تعني الحث المغناطيسي الذي يتوافق مع 800A/m كثافة المجال المغناطيسي.
